TH型斗式提升機
推薦產品：
咨詢熱線：15544296999 TH型圓環鏈斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。
TH系列圓環鏈斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等
TH系列圓環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機輸送量365m3/h,提升高度為50m。
TH系列圓環鏈斗式提升機產品概述:
TH系列圓環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型環鏈?zhǔn)蕉肥教嵘龣C(jī)是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。TH型環鏈?zhǔn)蕉肥教嵘龣C(jī)適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
TH系列圓環鏈斗式提升機主要特點:
1、維護方便，壽命長。機殼鋼板加厚、剛性好。
2、輸送物料的溫度高可達250℃。提升高度運行平穩可靠，噪音小，維護方便。
3、中節機殼具有單通道和雙通道兩種形式。改進機型的提升輸送量比普通機型提高30%以上。
4、提升機環鏈采用低合金鋼鍛造，并經滲碳淬火處理，具有高抗拉強度和耐磨性能。

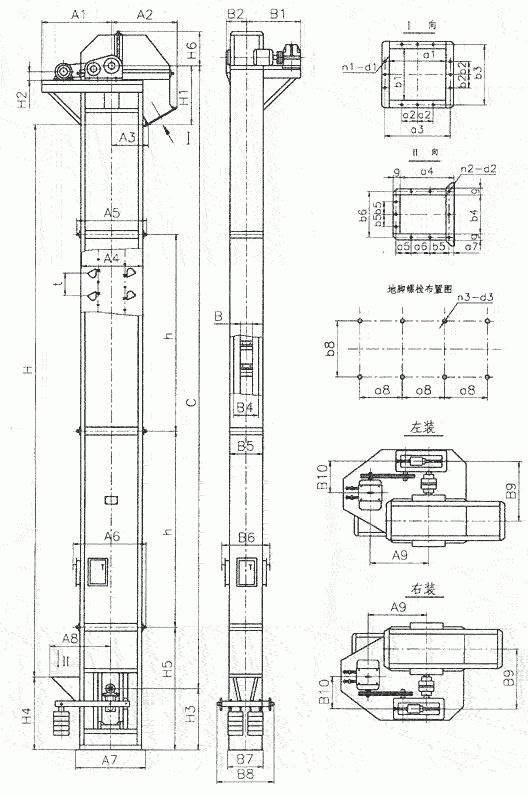

TH系列圓環鏈斗式提升機外形示意圖:
TH型斗式提升機主要安裝尺寸:
| 斗式提升機型號 | 整機結構尺寸 | 地腳孔尺寸 | 上部機殼尺寸 | 下部機殼尺寸 | 中部機殼尺寸 | |||||||||||||
| L | H | H3 | S | ag | bg | n3×d3 | H1 | A2 | B2 | H5 | A7 | A8 | B5 | A4 | A5 | B3 | B4 | |
| TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250 | C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300 C＋2390 C＋2650 C＋2780 | C-750 C-750 C-850 C-900 C-950 C-940 C-950 C-880 C-950 C-1000 | 750 750 850 900 950 1060 1250 1320 1400 1500 | 200 200 200 250 250 250 300 300 300 320 | 400 400 340 350 400 360 400 450 410 450 | 320 425 496 571 658 788 918 1100 1360 1570 | 6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26 10×Φ26 12×Φ32 12×Φ32 | 900 900 1000 1120 1250 1400 1600 1800 2000 2400 | 1000 1000 1190 1267 1394 1545 1706 1866 2065 2221 | 295 340 376 443 518 579 644 709 825 910 | 1500 1500 1800 1800 1900 2000 2200 2200 2350 2500 | 1131 1131 1346 1416 1566 1808 2028 2208 2460 2660 | 1330 1374 1649 1825 2080 2380 2720 3110 3560 4040 | 497 506 598 695 793 910 1066 1216 1460 1710 | 1000 1000 1180 1250 1400 1600 1800 2000 2200 2400 | 1105 1105 1362 1396 1546 1768 1968 2148 2370 2570 | 280 255 400 475 560 670 800 1000 1200 1450 | 385 460 532 621 706 838 968 1148 1370 1520 |
TH型斗式提升機技術參數表:
| 提升機型號規格 | TH160 | TH200 | TH250 | ||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | |
| 輸送量（100%）米3/時 | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | |
| 料斗 | 料斗容積（盛水）升 | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 |
| 料斗間距（毫米） | 500 | ||||||
| 鏈條 | 圓鋼直徑＊節距（毫米） | 14＊50 | |||||
| 單條破斷載荷（千牛頓） | ≥190 | ||||||
| 傳動鏈輪轉速（轉/分） | 69.71 | 63.22 | 44.11 | ||||
| 輸送物料大塊度（毫米） | 20 | 25 | 30 | ||||
注釋:上表為T(mén)H型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。
| 提升機型號規格 | TH315 | TH400 TH500 | TH630 | |||||
| 料斗形式 | ZH | SH | ZH | SH ZH | SH | ZH | SH | |
| 輸送量（100%）米3/時 | 35 | 59 | 58 | 94 73 | 118 | 114 | 185 | |
| 料斗 | 料斗容積（盛水）升 | 3.75 | 6.0 | 5.9 | 9.5 9.3 | 15.0 | 14.6 | 23.6 |
| 料斗間距（毫米） | 512 688 | |||||||
| 鏈條 | 圓鋼直徑＊節距（毫米） | θ18＊64 θ22＊86 | ||||||
| 單條破斷載荷（千牛頓） | ≥320 ≥480 | |||||||
| 單位長度牽引件重量（公斤/米） | 25.64 | 26.58 | 31.0 | 31.9 41.5 | 44.2 | 49.0 | 52.3 | |
| 傳動鏈輪轉速（轉/分） | 42.5 | 37.6 35.8 | 31.8 | |||||
| 輸送物料大塊度（毫米） | 35 | 40 50 | 660 | |||||
注釋:
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
Zh－－中深斗:輸送濕粘性物料,如糖、濕細沙等。
Sh－－深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
Q－－淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
S－－深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
G=40+0.232·H
式中:Q－－輸送量（t/h） H－－提升高度 G－－張緊力
| 型號規格 | YY型驅動裝置 | YY型驅動裝置 | ||||||
| C1 | C2 | C3 | C4 | C1 | C2 | C3 | C4 | |
| TH315 | Y5Y125 | Y7Y140 | Y11Y160 | Y15Y180 | Y5J4 | Y7J4 | Y11J5 | Y15J5 |
| TH400 | Y11Y160 | Y15Y180 | Y18Y180 | Y22Y200 | Y11J5 | Y15J6 | Y18J6 | Y55J6 |
| TH500 | Y15Y180 | Y18Y200 | Y22Y200 | Y30Y224 | Y15J6 | Y18J6 | Y22J6 | |
| TH630 | Y18Y200 | Y22Y224 | Y30Y224 | Y37Y250 | Y18J6 | Y22J6 | ||
說明:Y5Y125表示Y型電機功率為5.5KW,ZLY125型減速機。
Y11J5表示Y型電機功率11KW,JZQ500型減速機。
TH型斗式提升機主要尺寸:
| 型號規格 | 整機結構尺寸 | 地腳孔尺寸 | 上部機殼尺寸 | |||||||||
| L | H | HO | H4 | S | t | a8 | b8 | n3×d3 | H3 | A2 | B2 | |
| TH315 | C+1643 | C－873 | 850 | 900 | 250 | 512 | 445 | 561 | 8×Φ22 | 1585 | 1267 | 443 |
| TH400 | C+1763 | C－1249 | 950 | 950 | 250 | 512 | 495 | 646 | 8×Φ22 | 1690 | 1394 | 498 |
| TH500 | C+2024 | C－1522 | 1100 | 1060 | 250 | 688 | 569 | 778 | 8×Φ26 | 1690 | 1545 | 579 |
斗式提升機的型號選用須知：
作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：1.物料的形態：物料是粉狀還是顆粒狀還是小塊狀。2.物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。4.單位時間內的輸送量。
一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗式提升機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
