YA圓振動篩篩箱運動軌跡為圓，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。機體采用框架式結構，利用普通電機外拖動振動器使篩體沿激振力方向作周期限性往復振動，物料在篩面上連續作圓運動，從而達到篩分目的。

　　YA圓振動篩主要特點:

　　1.環槽鉚釘聯接、結構先進，堅固耐用。

　　2.采用輪胎聯軸器，柔性連接，運轉平穩。

　　3.采篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷。

　　4.結構先進、采用塊偏心作為激振力，激振力強、電耗低、噪音小。

　　5.采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理大。

　　6.振動器采用大游隙軸承，稀油潤滑、噪聲低、壽命長。另部件通用性強，維修方便。

　　7.多種篩分輔助配置，更多地理解客戶個性化的篩分需求，滿足不同行業的需求，達到篩分目的。

　　YA圓振動篩基本結構:

　　YA系列圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。

　　篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。

　　YA系列圓振篩一般電動機安裝在篩框的右側，也可安裝在篩框的左側，如果無特殊要求，制造廠按物料運動方向的右側安裝供貨。

　　篩網是主要易損件。根據物料品種和用戶要求，可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板，篩面有單層和雙層兩種，各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。

　　YA圓振動篩工作原理:

　　圓振動篩的篩箱運動軌跡為圓形或橢圓形,圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動.(見下示意圖)

　　圓振動篩的篩面為傾斜布置(15°～25°),當篩面作圓形軌跡振動時,物料隨之拋棄、落下而向前運動,小于篩孔的物料即被分離至篩下。

　　YA圓振動篩型號說明:

　　Y  A □ □ □

　　┬ ┬ ┬ ┬ ┬

　　│ │ │ │ │

　　│ │ │ │ │

　　│ │ │ │ │

　　│ │ │ │ └──────────　篩面長度dm

　　│ │ │ │

　　│ │ │ └───────────-　篩面寬度dm

　　│ │ │

　　│ │ └─────────────　軸偏心振動器

　　│ │

　　│ └──────────────-　軸偏心振動器

　　│

　　└────────────────　圓振動

　　注：我公司提供的此產品已通過國家CCC和ISO9001認證！

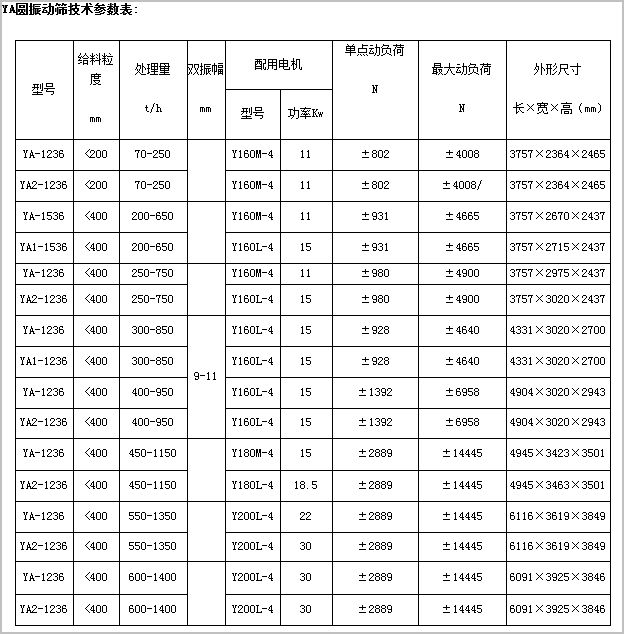

說明：

　　1.處理量按物料散密度為1t/m3，網孔尺寸計算。

　　2.可根據用戶要求進行特殊設計及現場設計。

　　YA圓振動篩選用須知:

　　1.篩機分單層和雙層，并有輕型和重型之分。

　　2.篩網結構有紡織網、沖孔篩板。如果選用鐵篦式篩板可按要求設計。

　　3.雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。

　　4.電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貨。

　　5.給料箱為選擇件，用戶如有要求，可供給料箱。

　　6.在選用時如有改變篩面傾角的要求，可另行設計。

　　7.基礎螺栓由用戶自備。
