TD斗式提升機
推薦產品：
咨詢熱線：15544296999 TD系列斗式提升機產品概述:
TD系列斗式提升機（皮帶式斗式提升機）適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度高40m。TD系列斗式提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多.TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升機均采用皮帶+料斗提升輸送物料，目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領域中，并得到應用。
TD系列斗式提升機產品基本結構:
TD型斗式提升機（皮帶式斗式提升機）由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式為：TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。
TD系列斗式提升機主要特點:
1、提升范圍廣：本系列斗式提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料。
2、密封性好,環境污染少。
3、驅動功率小，采用流入式喂料、誘導式卸料；采用大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。
4、使用壽命長：提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
5、提升高度高：提升機運行平穩,因此可達到較高的提升高度。
6、運行可靠性高：先進的設計原理和制造工藝,保證了整機運行的可靠性,無故障時間超過2萬小時。
TD系列斗式提升機技術參數表:
| 型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
| 料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 輸送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
| 斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
| 斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
| 型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 輸送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大塊 | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||
說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2.斗式提升機用途為:
淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

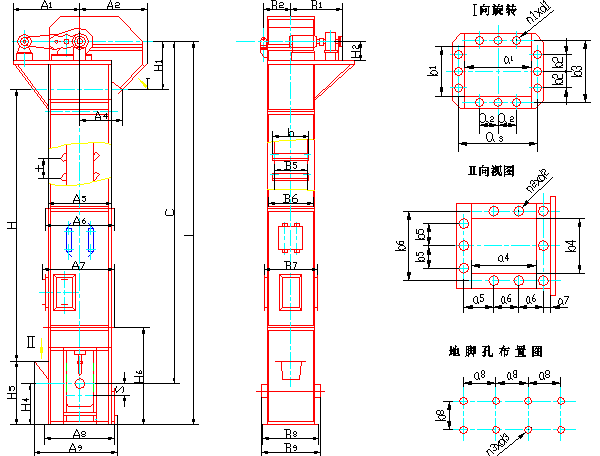

TD系列斗式提升機外形示意圖:
TD系列斗式提升機安裝技術參數表:
提升機 | 輪廓高度 | 正機結構尺寸 | 料斗 | 地角孔尺寸 | ||||||
H | H4 | S | t | b | d8 | b8 | n3 | d3 | ||
TD100 | C+1100 | C-820 | 600 | 200 | 200 | 100 | 200 | 310 | 8 | φ18 |
TD160 | C+1363 | C-930 | 700 | 250 | 350/280 | 160 | 250 | 400 | 8 | φ18 |
TD250 | C+1535 | C-1250 | 800 | 250 | 450/360 | 250 | 300 | 538 | 8 | φ18 |
TD315 | C+1640 | C-2105 | 850 | 250 | 500/400 | 315 | 300 | 648 | 8 | φ18 |
TD400 | C+1790 | C-1500 | 950 | 250 | 560/480 | 400 | 400 | 768 | 8 | φ18 |
TD500 | C+1865 | C-1700 | 900 | 250 | 625/500 | 500 | 400 | 900 | 8 | φ18 |
TD630 | - | - | 950 | 315 | 710 | 630 | 380 | 1020 | 10 | φ30 |
表2
提升機 | 上、下部機殼及外形輪廓尺寸 | 中部機殼尺寸 | |||||||||||
H6 | A2 | A8 | A9 | B2 | B8 | B9 | A5 | A6 | A7 | B5 | B6 | B7 | |
TD100 | 1210 | 692 | 776 | 1050 | 220 | 370 | 330 | 670 | 776 | 805 | 224 | 330 | 390 |
TD160 | 1500 | 685 | 996 | 1235 | 295 | 461 | 475 | 850 | 982 | 1021 | 315 | 447 | 525 |
TD250 | 1800 | 1175 | 1266 | 1600 | 394 | 596 | 610 | 1120 | 1152 | 1302 | 450 | 582 | 682 |
TD315 | 1800 | 1200 | 1266 | 1746 | 440 | 706 | 710 | 1220 | 1254 | 1407 | 562 | 710 | 794 |
TD400 | 2000 | 1350 | 1558 | 1980 | 535 | 828 | 835 | 1400 | 1548 | 1580 | 670 | 818 | 920 |
TD500 | 2300 | 1410 | 1610 | 2200 | 605 | 980 | 1000 | 1400 | 1570 | 1630 | 780 | 950 | 1040 |
TD630 | 2500 | 1590 | 1890 | 2500 | 660 | 1110 | 1110 | 1680 | 1850 | 1910 | 900 | 1070 | 1160 |
表3
提升機 | 卸 料 口 尺 寸 | |||||||||
H1 | A4 | a1 | a2 | a3 | b1 | b2 | b3 | n1 | d1 | |
TD100 | 520 | 438 | 334 | 120 | 390 | 224 | 95 | 280 | 12 | φ12 |
TD160 | 630 | 548 | 365 | 150 | 430 | 315 | 150 | 381 | 12 | φ12 |
TD250 | 750 | 713 | 600 | 200 | 676 | 450 | 200 | 526 | 12 | φ12 |
TD315 | 850 | 754 | 562 | 230 | 630 | 562 | 230 | 630 | 12 | φ12 |
TD400 | 850 | 824 | 670 | 295 | 758 | 670 | 295 | 758 | 12 | φ14 |
TD500 | 1000 | 885 | 700 | 355 | 880 | 780 | 300 | 800 | 12 | φ18 |
TD630 | 1200 | 1045 | 700 | 300 | 800 | 900 | 280 | 1000 | 14 | φ18 |
表4
提升機 | 進 料 口 尺 寸 | |||||||||
H5 | a4 | a5 | a6 | a7 | b4 | b5 | b6 | n2 | d2 | |
TD100 | 900 | 280 | 80 | 100 | 19 | 220 | 100 | 250 | 9 | φ10 |
TD160 | 1000 | 260 | 43 | 110 | 26 | 260 | 110 | 306 | 9 | φ12 |
TD250 | 1320 | 355 | 58 | 150 | 45 | 320 | 155 | 370 | 9 | φ12 |
TD315 | 1320 | 400 | 80 | 165 | 38 | 400 | 160 | 470 | 9 | φ12 |
TD400 | 1600 | 450 | 100 | 175 | 40 | 450 | 215 | 510 | 9 | φ14 |
TD500 | 1600 | 500 | 65 | 210 | 40 | 500 | 220 | 550 | 9 | φ14 |
TD630 | 1885 | 560 | 85 | 160 | 30 | 630 | 160 | 700 | 12 | φ14 |
表5

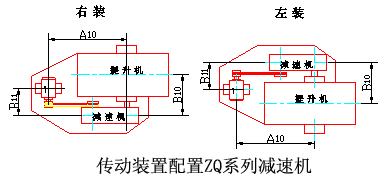

提升機 | 傳 動 裝 置 主 要 尺 寸 （mm） | ||||||
制 法 | H2 | A10 | B10 | B11 | A1 | B1 | |
TD100 | C1 | 165 | 620 | 504.5 | 315 | 900 | 624.5 |
C2 | 619 | 322 | |||||
TD160 | C1 | 290 | 868 | 674 | 405 | 1245 | 914 |
C2 | 424 | ||||||
C3 | 340 | 918 | 729 | 434 | |||
C4 | 469 | ||||||
TD250 | C1 | 340 | 898.5 | 819 | 434 | 1273 | 1021 |
C2 | 480 | ||||||
C3 | 410 | 924 | 839 | 566 | 1295 | 1055 | |
C4 | 591.5 | ||||||
TD315 | C1 | (380) | 828 | 905 | 497 | 1420 | 1300 |
C2 | 924 | 579 | |||||
C3 | 591.5 | ||||||
C4 | 405 | 1030 | 646.5 | ||||
TD400 | C1 | 405 | 1045 | 104.5 | 592 | 1600 | 1443 |
C2 | 445 | 11556 | 1148.5 | 745 | 2155 | ||
C3 | |||||||
C4 | 1106 | 752 | |||||
TD500 | C1 | 445 | 1256 | 1224 | 745.5 | 1995 | 1675 |
C2 | 745.5 | ||||||
C3 | |||||||
C4 | 1253.6 | 764.5 | |||||
TD630 | C1 | 450 | 1106 | 1318 | 764.5 | 1723 | 1765 |
C2 | 1206 | 786 | |||||
傳動裝置技術規范表：
提升機 | 傳動裝置 | 電動機功率 | 電機型號 | ZQ 減 速 機 型 號 | |
右裝傳動裝置 | 左裝傳動裝置 | ||||
TD100 | C1 | 1.5 | Y100L-6 | 250-Ⅵ-3Z | 250-Ⅵ-4Z |
C2 | 2.2 | Y112M-6 | |||
TD160 | C1 | 3 | Y132S-6 | 350-Ⅵ-3Z | 350-Ⅵ-4Z |
C2 | 4 | Y132M1-6 | |||
C3 | 5.5 | Y132M2-6 | 400-Ⅵ-3Z | 400-Ⅵ-4Z | |
C4 | 7.5 | Y160M-6 | |||
TD250 | C1 | 5.5 | Y132M2-6 | 400-Ⅵ-3Z | 400-Ⅵ-4Z |
C2 | 7.5 | Y160M-6 | |||
C3 | 11 | Y160L-6 | 500-Ⅵ-3Z | 500-Ⅵ-4Z | |
C4 | 15 | Y180L-6 | |||
TD315 | C1 | 7.5 | Y160M-6 | 400-Ⅵ-3Z | 400-Ⅵ-4Z |
C2 | 11 | Y160L-6 | 500-Ⅵ-3Z | 500-Ⅵ-4Z | |
C3 | 15 | Y180L-6 | |||
C4 | 18.5 | Y200L1-6 | 650-Ⅵ-3Z | 650-Ⅵ-4Z | |
TD400 | C1 | 15 | Y180L-6 | 500-Ⅵ-3Z | 500-Ⅵ-4Z |
C2 | 18.5 | Y200L1-6 | 650-Ⅵ-3Z | 650-Ⅵ-4Z | |
C3 | 22 | Y200L2-6 | |||
C4 | 30 | Y225M-6 | |||
TD500 | C1 | 18.5 | Y200L1-6 | 650-Ⅵ-3Z | 650-Ⅵ-4Z |
C2 | 22 | Y200L2-6 | |||
C3 | 30 | Y225M-6 | |||
C4 | - | - | - | - | |
TD630 | C1 | 22 | Y200L2-6 | 650-Ⅵ-3Z | 650-Ⅵ-4Z |
C2 | 30 | Y225M-6 | |||
斗式提升機的型號選用須知：
作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：1.物料的形態：物料是粉狀還是顆粒狀還是小塊狀。2.物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。4.單位時間內的輸送量。
一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗式提升機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
